รีวิวเชิงลึก: โมดูลขับมอเตอร์ BTS7960 43A ตัวเลือกสำหรับโปรเจกต์กำลังสูง

พลังขับเคลื่อนที่เหนือกว่า: คุณสมบัติเด่นของโมดูล BTS7960

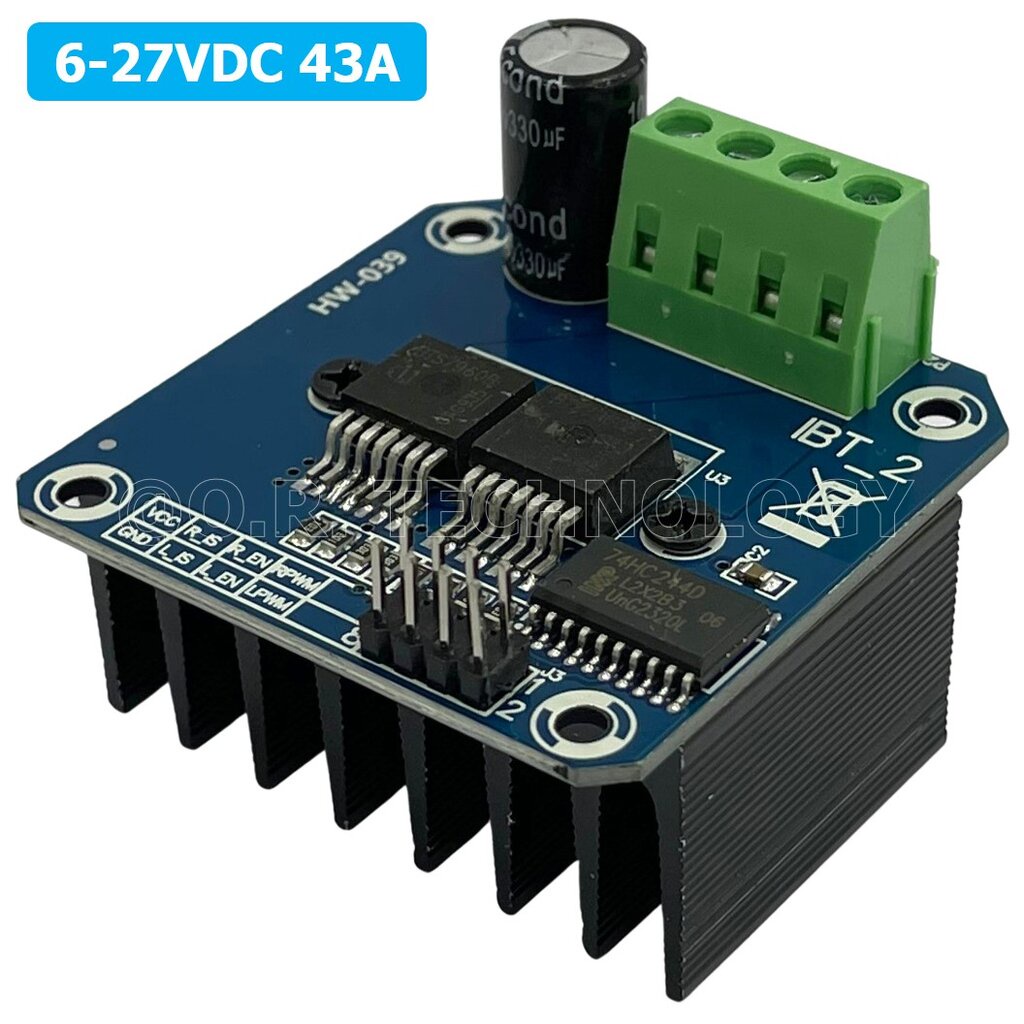

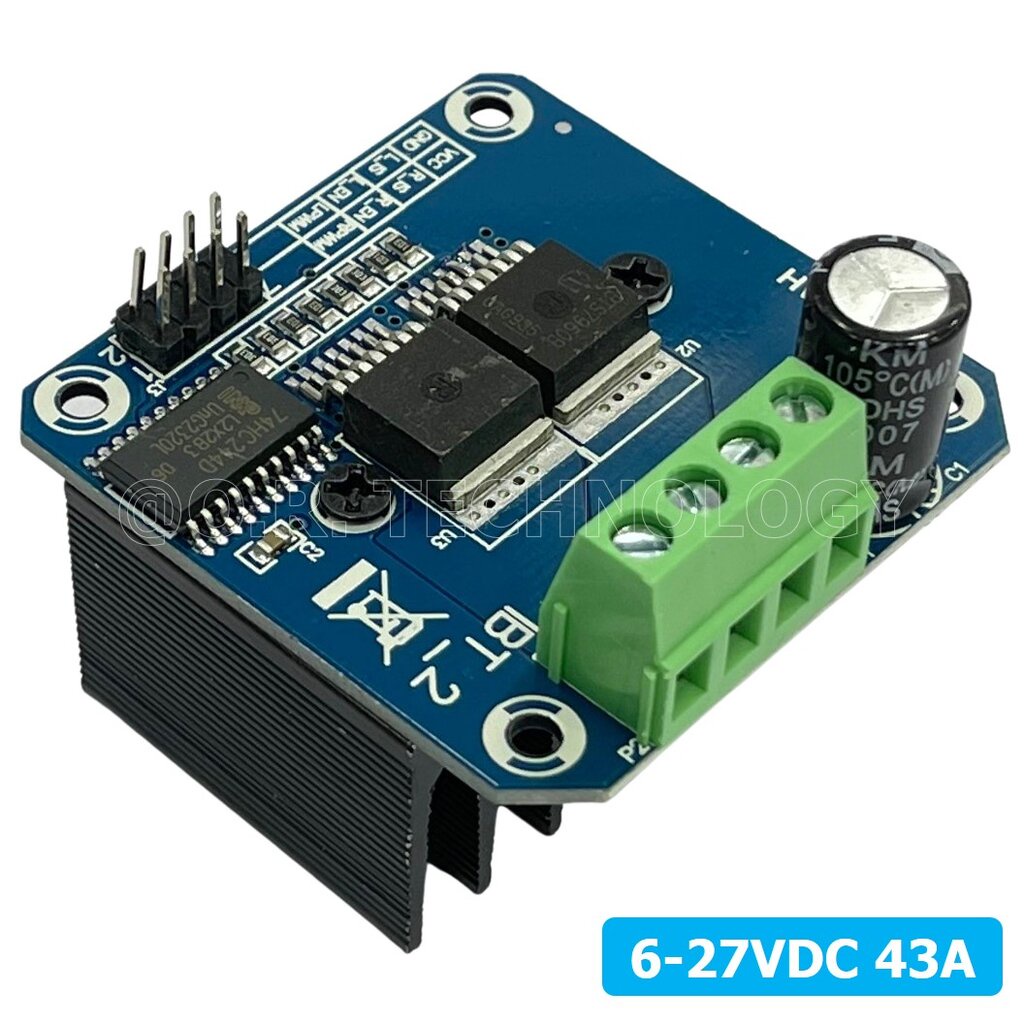

โมดูลขับมอเตอร์ BTS7960 โดดเด่นด้วยความสามารถในการจัดการกระแสไฟฟ้าสูงถึง 43 แอมป์ (A) และรองรับแรงดันไฟฟ้าตั้งแต่ 6-27 โวลต์กระแสตรง (VDC) ซึ่งเป็นช่วงที่กว้างและทรงพลังอย่างยิ่ง ด้วยคุณสมบัตินี้ ทำให้สามารถขับเคลื่อนมอเตอร์ DC ขนาดใหญ่หรือมอเตอร์ที่ต้องการกระแสสูงได้อย่างมีประสิทธิภาพ มอเตอร์ที่เคยเป็นปัญหาเรื่องกำลังขับเคลื่อนจะไม่ใช่เรื่องยากอีกต่อไปเมื่อมีโมดูลนี้เป็นตัวช่วย กลไกหลักคือการใช้ชิป BTS7960 ที่ออกแบบมาเพื่อการควบคุมมอเตอร์โดยเฉพาะ.

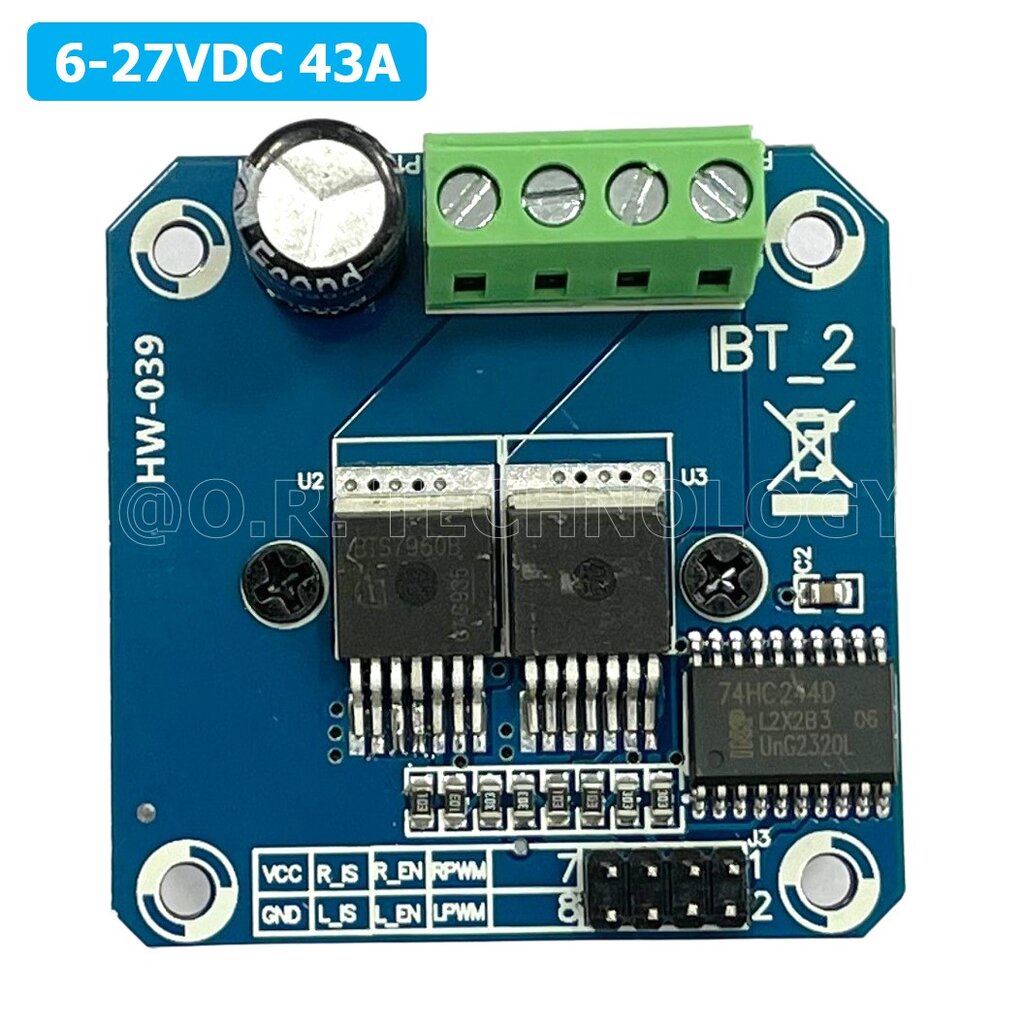

หัวใจของโมดูลคือชิป BTS7960 ซึ่งเป็นส่วนหนึ่งของตระกูล H-bridge ที่มีประสิทธิภาพสูง การออกแบบแบบ H-bridge ช่วยให้สามารถควบคุมทิศทางการหมุนของมอเตอร์ได้ทั้งสองทิศทาง (เดินหน้าและถอยหลัง) รวมถึงการควบคุมความเร็วผ่านสัญญาณ PWM (Pulse Width Modulation) ได้อย่างแม่นยำ นอกจากนี้ โครงสร้างของชิปยังถูกออกแบบมาให้มีความทนทานต่อสภาวะการทำงานหนัก เพื่อให้โปรเจกต์ของคุณสามารถทำงานได้ในระยะยาวโดยไม่ต้องกังวล.

• การป้องกันกระแสเกิน (Overcurrent Protection): ระบบจะตัดการทำงานเมื่อกระแสเกินขีดจำกัด ช่วยป้องกันความเสียหายทั้งกับมอเตอร์และตัวโมดูลเอง.
• การปิดระบบเมื่ออุณหภูมิสูงเกิน (Thermal Shutdown): หากอุณหภูมิภายในชิปสูงถึงระดับอันตราย ระบบจะหยุดทำงานชั่วคราว เพื่อป้องกันความเสียหายจากความร้อน.
• รองรับ PWM: สามารถควบคุมความเร็วมอเตอร์ได้อย่างละเอียดผ่านสัญญาณ PWM ทำให้การควบคุมมีความยืดหยุ่นสูง.
• ขนาดกะทัดรัด: แม้จะมีความสามารถสูง แต่ตัวโมดูลมีขนาดไม่ใหญ่มาก ทำให้ง่ายต่อการติดตั้งในพื้นที่จำกัดของโปรเจกต์ต่างๆ.

คุณสมบัติเหล่านี้ทำให้โมดูลขับมอเตอร์ BTS7960 ไม่เพียงแต่ให้กำลังขับที่ยอดเยี่ยม แต่ยังมาพร้อมกับความปลอดภัยและเสถียรภาพในการทำงาน ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับโปรเจกต์ที่ต้องการความเชื่อถือได้ในระยะยาว.

การติดตั้งและการใช้งานโมดูลขับมอเตอร์ BTS7960 อย่างมืออาชีพ

การติดตั้งและใช้งานโมดูลขับมอเตอร์ BTS7960 นั้นต้องอาศัยความเข้าใจพื้นฐานด้านอิเล็กทรอนิกส์และวงจรไฟฟ้า เพื่อให้ได้ประสิทธิภาพสูงสุดและป้องกันความเสียหาย การเชื่อมต่อที่ถูกต้องจะช่วยให้มอเตอร์ทำงานได้เต็มศักยภาพและยืดอายุการใช้งานของโมดูล ควรตรวจสอบขั้วต่อและแรงดันไฟฟ้าให้ถูกต้องก่อนจ่ายไฟเสมอ เพื่อหลีกเลี่ยงความผิดพลาดที่อาจเกิดขึ้นได้.

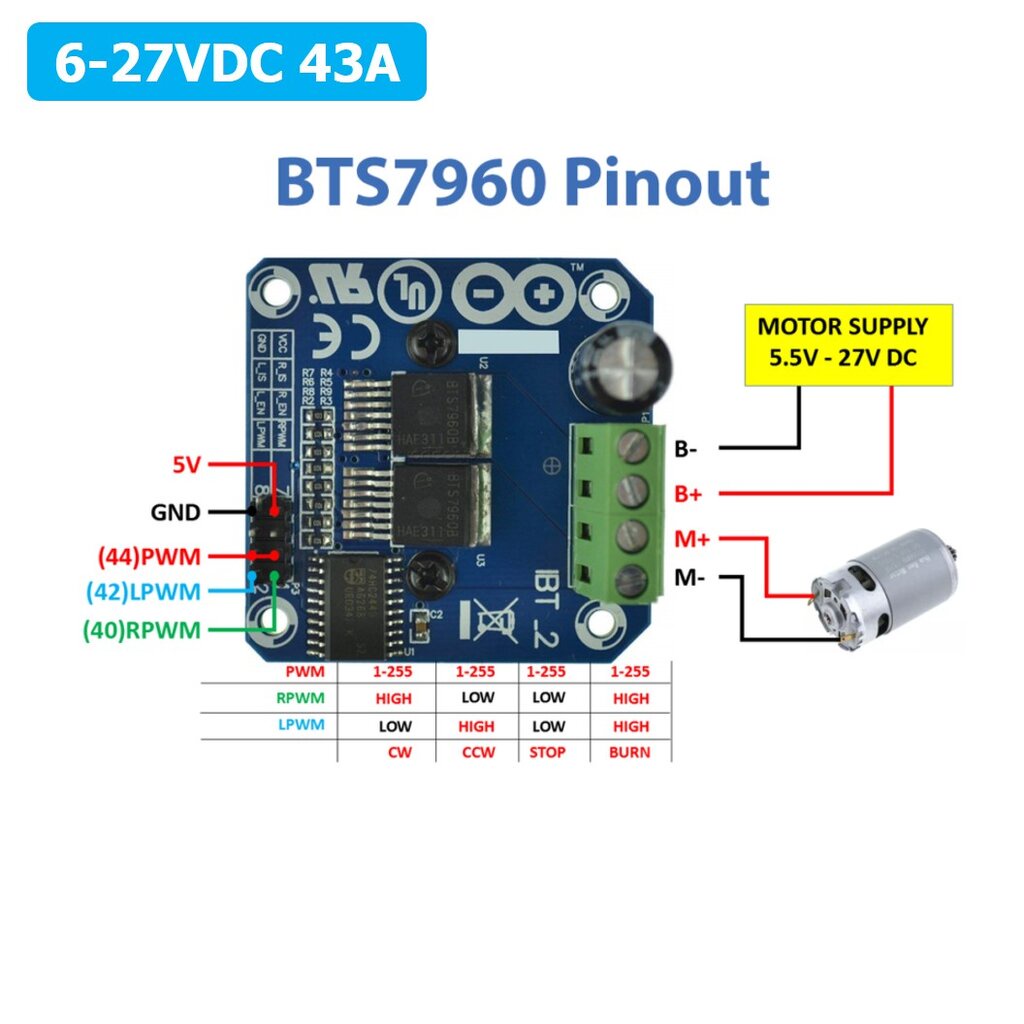

1. การเชื่อมต่อแหล่งจ่ายไฟ (Power Supply): เชื่อมต่อแหล่งจ่ายไฟ DC (6-27V) เข้ากับขั้ว 'VCC' และ 'GND' ของโมดูล ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสามารถจ่ายกระแสได้เพียงพอต่อความต้องการสูงสุดของมอเตอร์และโมดูล.
2. การเชื่อมต่อมอเตอร์: เชื่อมต่อขั้วของมอเตอร์ DC เข้ากับขั้ว 'OUT1' และ 'OUT2' ของโมดูล การสลับขั้วมอเตอร์จะทำให้ทิศทางการหมุนกลับกัน.
3. การเชื่อมต่อสัญญาณควบคุม (Control Signals): โมดูล BTS7960 มีขาควบคุมหลักได้แก่ 'EN' (Enable), 'RPWM' (Right PWM), และ 'LPWM' (Left PWM) ซึ่งใช้ควบคุมทิศทางและความเร็ว เชื่อมต่อขาเหล่านี้เข้ากับไมโครคอนโทรลเลอร์ (เช่น Arduino, ESP32) ที่ใช้ในการส่งสัญญาณ PWM และสัญญาณทิศทาง.
4. การทดสอบเบื้องต้น: หลังจากเชื่อมต่อทั้งหมดแล้ว ควรทดสอบการทำงานด้วยกระแสต่ำหรือไม่มีโหลดก่อน เพื่อตรวจสอบว่าการเชื่อมต่อถูกต้องและมอเตอร์ตอบสนองตามที่ต้องการ.

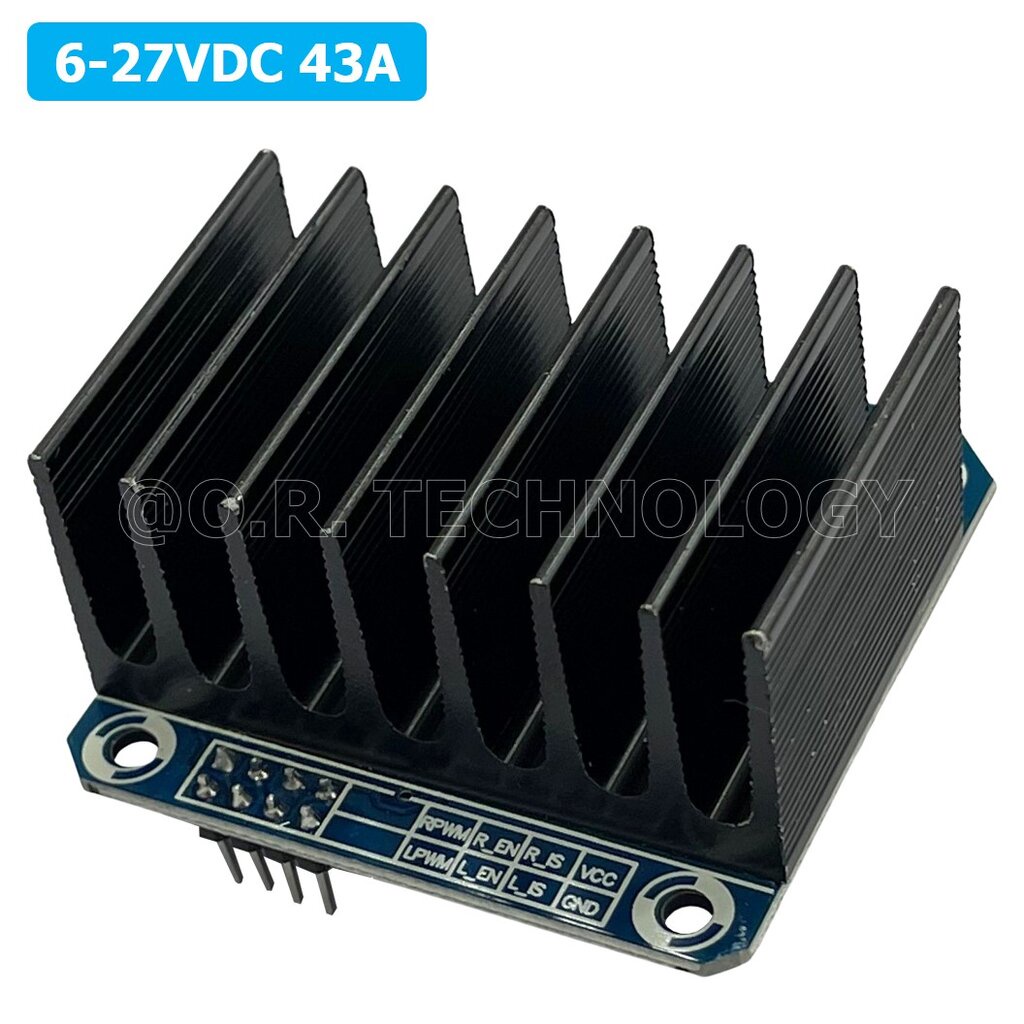

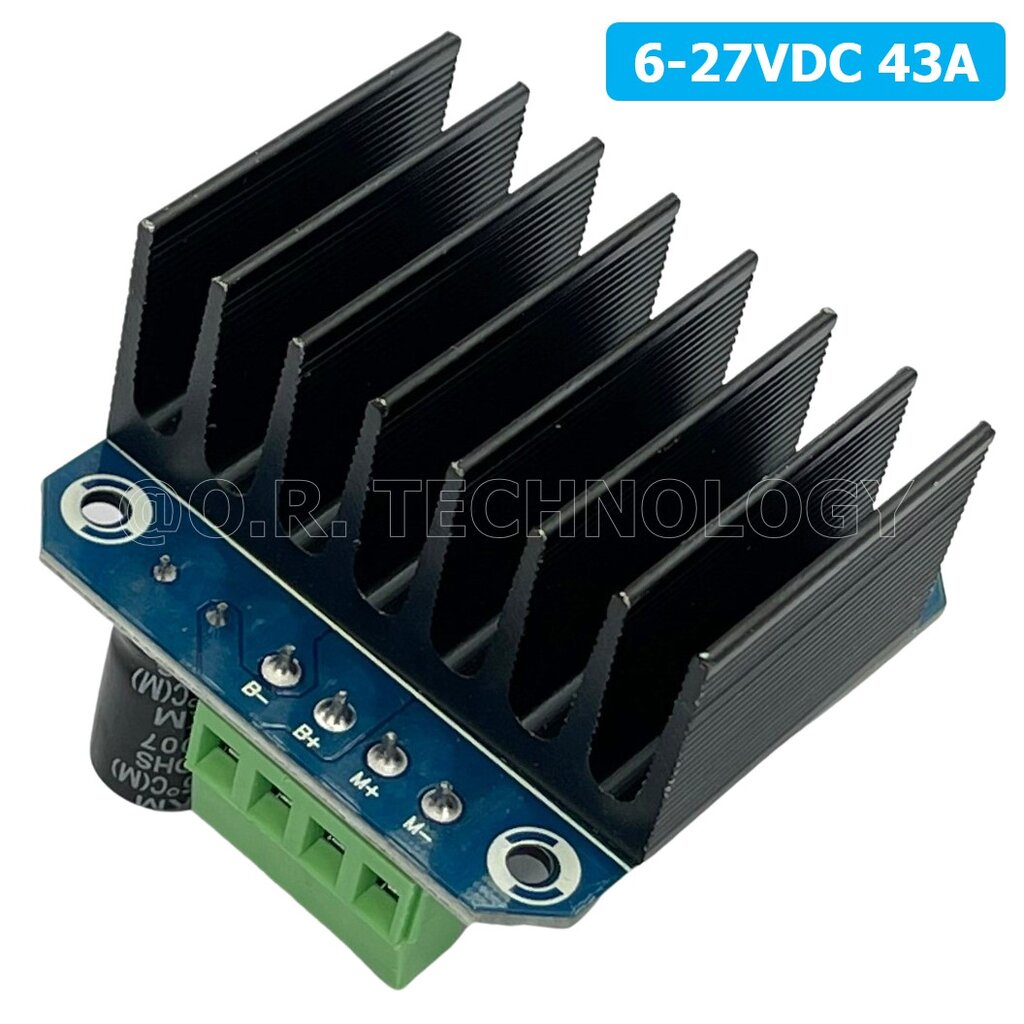

สำหรับผู้ที่วางแผนจะใช้งานมอเตอร์ที่กินกระแสสูงต่อเนื่องเป็นเวลานาน การพิจารณาติดตั้งแผ่นระบายความร้อน (Heat Sink) เพิ่มเติม หรือพัดลมระบายความร้อนขนาดเล็ก อาจช่วยเพิ่มประสิทธิภาพการระบายความร้อนและยืดอายุการใช้งานของโมดูลได้ดียิ่งขึ้น โดยเฉพาะในสภาวะแวดล้อมที่มีอุณหภูมิสูง.

โมดูลขับมอเตอร์ BTS7960: ตัวเลือกที่ลงตัวสำหรับโปรเจกต์ไหนบ้าง

โมดูลขับมอเตอร์ BTS7960 ด้วยคุณสมบัติที่โดดเด่นด้านกำลังขับและระบบป้องกัน ทำให้เป็นตัวเลือกที่เหมาะสมกับโปรเจกต์หลากหลายประเภทที่ต้องการการควบคุมมอเตอร์ DC ที่มีประสิทธิภาพและเชื่อถือได้

สำหรับกลุ่มนักประดิษฐ์ DIY และงานอดิเรกที่ต้องการสร้างหุ่นยนต์เคลื่อนที่ รถบังคับวิทยุขนาดใหญ่ หรือระบบอัตโนมัติภายในบ้านที่ใช้มอเตอร์กำลังสูง เช่น ระบบเปิด-ปิดประตูอัตโนมัติ หรือระบบรดน้ำต้นไม้อัจฉริยะที่ใช้ปั๊มน้ำ DC โมดูลนี้สามารถตอบโจทย์ได้อย่างดีเยี่ยม ด้วยความสามารถในการขับมอเตอร์ที่ใช้กระแสสูง ทำให้ไม่ต้องกังวลเรื่องกำลังขับไม่เพียงพออีกต่อไป

นอกจากนี้ยังเหมาะสำหรับวิศวกรและนักพัฒนาโปรเจกต์ต้นแบบที่กำลังพัฒนาอุปกรณ์หรือเครื่องจักรที่ต้องมีการควบคุมมอเตอร์ DC ขนาดกลางถึงใหญ่ในขั้นตอนการทดลองและพัฒนา โมดูลนี้ให้ความยืดหยุ่นในการปรับแต่งและทดสอบการทำงานของมอเตอร์ได้อย่างเต็มที่ รวมถึงมีระบบป้องกันในตัวที่ช่วยลดความเสี่ยงจากการทดลองผิดพลาด และยังเป็นตัวเลือกที่ดีสำหรับผู้ที่ต้องการอัปเกรดระบบควบคุมมอเตอร์เดิมที่ใช้ไดรเวอร์แบบอื่นซึ่งอาจมีข้อจำกัดด้านกระแสหรือแรงดันไฟฟ้า ให้มีประสิทธิภาพและเสถียรภาพมากยิ่งขึ้น.

ข้อควรพิจารณาสำคัญก่อนเลือกใช้โมดูลขับมอเตอร์ BTS7960

แม้ว่าโมดูลขับมอเตอร์ BTS7960 จะมีคุณสมบัติที่น่าประทับใจ แต่ก็มีข้อควรพิจารณาบางประการที่ผู้ใช้งานควรรู้ก่อนตัดสินใจเลือกใช้ เพื่อให้มั่นใจว่าโมดูลนี้เหมาะสมกับความต้องการและข้อจำกัดของโปรเจกต์นั้นๆ อย่างแท้จริง

ประการแรกคือเรื่องของการระบายความร้อน แม้ว่าตัวชิปจะมีระบบป้องกันความร้อนสูงเกินในตัว แต่สำหรับการใช้งานที่กระแสสูงอย่างต่อเนื่องเป็นเวลานาน หรือในสภาพแวดล้อมที่มีอุณหภูมิสูง การติดตั้งแผ่นระบายความร้อนเพิ่มเติม หรือพิจารณาการระบายความร้อนแบบแอคทีฟ (เช่น พัดลม) ถือเป็นสิ่งสำคัญอย่างยิ่ง เพื่อป้องกันไม่ให้โมดูลร้อนเกินไปจนประสิทธิภาพลดลงหรือเกิดความเสียหายในระยะยาว.

ประการที่สอง สำหรับผู้เริ่มต้นที่ไม่มีพื้นฐานด้านอิเล็กทรอนิกส์มากนัก การทำความเข้าใจการเชื่อมต่อและการเขียนโค้ดเพื่อควบคุมโมดูลนี้ อาจต้องใช้เวลาเรียนรู้เพิ่มเติมเล็กน้อย เนื่องจากไม่ใช่โมดูลแบบ Plug-and-Play ที่ใช้งานได้ทันที ผู้ใช้จะต้องมีความรู้พื้นฐานเกี่ยวกับการใช้ไมโครคอนโทรลเลอร์ สัญญาณ PWM และการเชื่อมต่อวงจรไฟฟ้าเบื้องต้น เพื่อให้สามารถใช้งานโมดูลได้อย่างเต็มประสิทธิภาพและปลอดภัย.

สุดท้าย แม้โมดูลนี้จะเหมาะสำหรับมอเตอร์กำลังสูง แต่สำหรับโปรเจกต์ที่ใช้มอเตอร์ขนาดเล็กมากและกินกระแสต่ำมาก อาจมีโมดูลขับมอเตอร์ที่ราคาถูกกว่า ขนาดเล็กกว่า และซับซ้อนน้อยกว่า ให้เลือกใช้ ซึ่งจะเหมาะสมกับความต้องการเฉพาะทางมากกว่า การเลือกใช้โมดูลที่เกินความจำเป็นอาจทำให้สิ้นเปลืองทั้งงบประมาณและพื้นที่ในโปรเจกต์.

ทำไมโมดูลขับมอเตอร์ BTS7960 จึงเป็นตัวเลือกที่น่าสนใจ

ในตลาดของโมดูลขับมอเตอร์ที่มีอยู่หลากหลาย โมดูลขับมอเตอร์ BTS7960 มีความโดดเด่นอย่างชัดเจนในด้านอัตราส่วนประสิทธิภาพต่อราคา สำหรับผู้ที่ต้องการขับมอเตอร์ DC ที่มีกำลังสูง (เช่น 20A, 30A หรือใกล้เคียง 43A) ในช่วงแรงดัน 6-27VDC โมดูลนี้มักจะให้ประสิทธิภาพที่เหนือกว่าโมดูลขับมอเตอร์ราคาประหยัดทั่วไปที่มักจะจำกัดอยู่ที่กระแสไม่กี่แอมป์ ซึ่งทำให้ไม่สามารถขับมอเตอร์ขนาดใหญ่ได้ หรือหากพยายามขับ ก็อาจเกิดความเสียหายได้ง่าย ด้วยความสามารถในการรองรับกระแสที่สูงถึง 43A ทำให้มันเป็นตัวเลือกที่คุ้มค่าเมื่อเทียบกับประสิทธิภาพที่ได้รับ.

อีกหนึ่งจุดที่ทำให้โมดูลนี้แตกต่างคือการรวมเอาคุณสมบัติการป้องกันที่สำคัญมาไว้ในตัว เช่น การป้องกันกระแสเกินและการปิดระบบเมื่ออุณหภูมิสูงเกิน ซึ่งเป็นสิ่งที่โมดูลขับมอเตอร์ราคาถูกบางรุ่นอาจไม่มีหรือมีประสิทธิภาพจำกัด คุณสมบัติเหล่านี้ช่วยเพิ่มความน่าเชื่อถือและความปลอดภัยให้กับโปรเจกต์อย่างมาก ลดความเสี่ยงที่อุปกรณ์จะเสียหายจากการทำงานผิดพลาดหรือสภาวะที่รุนแรง ทำให้ผู้ใช้งานสามารถมั่นใจได้มากขึ้นในการนำไปประยุกต์ใช้กับงานที่ต้องการความเสถียรและทนทาน.
